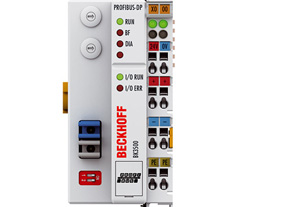

BK3500 | 帶光纖接口的 PROFIBUS DP 總線耦合器， 1.5 Mbaud
BK3000 總線耦合器用于連接 PROFIBUS 系統與電子端子排，這些端子排可以通過模塊化方式擴展。一個節點由一個總線耦合器、1- 64 個任意數量的端子模塊以及一個末端端子模塊組成。
BK3500 總線耦合器的特殊之處在于它帶有光纖接口。光纖連接意味著傳輸特別安全，有抗干擾和絕對電氣隔離能力。
為了在 PROFIBUS 中運行 BK3500，在接口模塊上需要在 RS485 物理屬性和下層光纖環的物理屬性之間進行轉換。一個子環上最多可以連接 10 個 BK3500 或者其它光纖模塊。波特率則可通過總線耦合器上的 2 個 DIP 開關進行設置。BK3500 總線耦合器光纖接口的連接與 OLP（Optical link Plug，光纖連接接頭）的連接方式相同。
總線耦合器自動識別所連接的總線端子模塊，建立輸入/輸出與過程映像字節的聯系。第一個輸入/輸出信號占一個字節（LSB）的第一位，從左邊開始，依次排列?？偩€耦合器將其它信號插入到該字節中。輸入和輸出區被清晰地區分開來。如果輸入或輸出的數量超過 8 位，則總線耦合器會自動從下一個新的字節開始。
PROFIBUS 是一種符合歐洲標準的開放式現場總線系統。PROFIBUS 采用總線結構，在一個系統中最多可連接 126 個站。可選最大為 1.5 Mbaud 的波特率，以能夠?qū)鬏斔俣冗M(jìn)行調整，滿足特殊的技術工藝要求。
對模擬量 I/O、位置測量等復雜信號的處理
總線耦合器 BK3500 可連接所有總線端子模塊。就用戶而言，模擬量輸入/輸出信號的處理方式與其它種類信號的處理方式?jīng)]有什么區別?？刂破鬟^程映像區內的信息以字節陣列的格式顯示。
模擬量總線端子模塊和多功能總線端子模塊可以通過 KS2000 組態軟件進行配置，以與每一個具體應用最佳匹配。根據不同型號，模擬量總線端子模塊寄存器中包含有溫度范圍、增益值和線性化的特性曲線。使用 KS2000 組態軟件，可以在 PC 上設置所需參數?？偩€端子模塊可以用故障安全型方式永久存儲這些設置。
當然，總線耦合器也可以由控制系統來控制。在啟動階段，可編程邏輯控制器（PLC）或工業 PC（IPC）通過功能塊（FB）對整個外圍設備進行配置。如果需要，控制器可以上傳分布式生成的組態數據，以便于集中管理和存儲這些數據。因此，在更換一個總線端子模塊時，不需要重新進行調整。上電時，控制器自動完成所需設置。
Beckhoff 總線耦合器 GSE 文件和類型數據文件支持總線端子模塊選項，且可以下載到相應的主站組態軟件中，便于規劃和設計?？偩€耦合器的各種配置和參數，可以通過選址 GSE 文件和類型數據文件進行設定。
