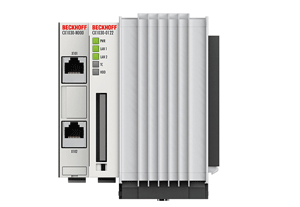

CX1030 | 基本 CPU 模塊
CX1030 基本 CPU 模塊在 DIN 導軌上提供了功能強大的 Pentium® M 性能。CX1030 通過一個高性能的 1.8 GHz Intel® Pentium® M CPU 對現有 CX 系列產品進行了擴展。CPU 通過冷卻模塊散熱，冷卻模塊的底部安裝了一個易拆卸的風扇盒。
除了 CPU 和芯片組之外，CX1030 模塊內還包含各種尺寸的主內存，標配為 256 MB 的DDR RAM，它可以擴展為 512 MB 或 1 GB?？刂破鲝?CF 卡啟CX1030 的標準配置包括一個 64 MB 的 CF 卡以及兩個以太網RJ 45 接口。這兩個接口與一個內部交換機相連，用戶可以在不使用額外以太網交換機的情況下簡便地創建線型拓?fù)浣Y(jié)構。所有其它 CX 系列產品組件都可以通過設備兩端的 PC/104 接口連接。無源冷卻模塊包含在供貨范圍內。
操作系統可以是 Windows CE 或嵌入式 Windows XP。TwinCAT 自動化軟件將 CX1030 系統轉化為一個功能強大的 PLC 和運動控制系統，可以在帶或者不帶可視化功能的情況下進行操作。與 CX1010 不同，CX1030 還可以通過 TwinCAT NC I 完成帶插補的軸運動。
用戶也可以在基本 CPU 模塊中添加更多系統接口或現場總線接口。CPU 模塊需要一個 CX1100-001x 型電源模塊。CX1030 可以和所有 CX1500 現場總線模塊以及 CX 系列的所有 CX1100-001x 電源模塊配套使用。CX1100-0014 電源模塊在 CX1030 和 EtherCAT 端子模塊之間提供了一個直接接口。CX1030 、EtherCAT 和 TwinCAT 的組合能夠使系統的周期和響應時間小于 1 微秒。
基本 CPU 模塊的訂貨標識如下：
| 技術數據 | CX1030 |
|---|---|
| 處理器 | Intel® Pentium® M, 1.8 GHz 時鐘頻率 |
| 閃存 | 64 MB CF 卡 |
| 主內存 | 256 MB DDR RAM (expandable to 512 MB, 1 Gbyte) |
| 接口 | 2 x RJ 45（以太網，內部交換機）10/100 Mbit/s |
| 冷卻 | 冷卻模塊 + 風扇盒，特點是利用雙球軸承風扇控制速度，可通過前面板輕易拆卸 |
| 診斷 LED | 1 x 電源，2 x LAN 鏈接/功能，TC 狀態，1 x 閃存存取 |
| 擴展槽 | 1 x I + II 型 CF 卡，帶彈出裝置 |
| 時鐘 | 由內部電池供電的時鐘，用于顯示時間和日期 |
| 操作系統 | Microsoft Windows CE 或嵌入式 Microsoft Windows XP |
| 控制軟件 | TwinCAT PLC run-time, NC PTP run-time, NC I run-time |
| 系統總線 | 16 位 ISA（PC/104 標準） |
| 電源 | 通過系統總線（通過 CX1100-0012（K-bus）、CX1100-0013（K-bus，IP-link）、CX1100-0014 （E-bus）電源模塊） |
| 最大功耗 | 32 W（包括 CX1030-N0xx 系統接口） |
| 尺寸（W x H x D） | 96 mm x 121 mm x 98 mm |
| 重量 | 約 600 g |
| 工作溫度/儲藏溫度 | 0…+50 °C/-25…+85 °C |
| 相對濕度 | 95 %，無冷凝 |
| 抗振動/抗沖擊性 | 符合 EN 60068-2-6/EN 60068-2-27/29 標準 |
| 抗電磁及瞬時脈沖干擾/靜電放電 | 符合 EN 61000-6-2 (ESD, Burst)/EN 61000-6-4 標準 |
| 防護等級 | IP 20 |
| 訂購 | DVI/USB | 無操作系統 | Win CE | Win XP Emb. | no TwinCAT | TwinCAT PLC run- time |
TwinCAT NC run- time |
TwinCAT NC I run- time |
|---|---|---|---|---|---|---|---|---|
| CX1030-0000 | – | x | – | – | x | – | – | – |
| CX1030-0010 | – | – | x | – | x | – | – | – |
| CX1030-0011 | – | – | x | – | – | x | – | – |
| CX1030-0012 | – | – | x | – | – | x | x | – |
| CX1030-0013 | – | – | x | – | – | x | x | x |
| CX1030-0100 | x | x | – | – | x | – | – | – |
| CX1030-0110 | x | – | x | – | x | – | – | – |
| CX1030-0111 | x | – | x | – | – | x | – | – |
| CX1030-0112 | x | – | x | – | – | x | x | – |
| CX1030-0113 | x | – | x | – | – | x | x | x |
| CX1030-0020 | – | – | – | x | x | – | – | – |
| CX1030-0021 | – | – | – | x | – | x | – | – |
| CX1030-0022 | – | – | – | x | – | x | x | – |
| CX1030-0023 | – | – | – | x | – | x | x | x |
| CX1030-0120 | x | – | – | x | x | – | – | – |
| CX1030-0121 | x | – | – | x | – | x | – | – |
| CX1030-0122 | x | – | – | x | – | x | x | – |
| CX1030-0123 | x | – | – | x | – | x | x | x |
