面板型 PC C33xx 系列產品概覽
　　19 英寸面板型 PC C33xx 系列專為安裝在 19 英寸機架中或安裝在控制柜的前部而設計。該系列的工業 PC 裝配了符合 ATX 標準的最高性能等級的組件，若裝有在嵌入式 Windows XP 或 Windows XP 專業版下運行的TwinCAT 自動化軟件，則會成為機械制造和設備安裝工程應用的理想選擇。
19 英寸面板型 PC C33xx 系列采用 Intel® Core™Duo 或 Core™2 Duo 處理器，配備標準 ATX 主板，提供帶 12 或 15 英寸 TFT 顯示器的具有最高性能等級的控制器，可選配帶字母 PC 鍵盤或數字鍵盤，帶觸摸屏或觸摸板。內存可以從 512 MB DDR2RAM 擴展到 2GB。機箱可從前面安裝和改裝。所有現有以及將來的驅動器，諸如任何容量的硬盤、CD/DVD-ROM、multi DVD 4.7 GB 以及其它驅動器，都可安裝在可鎖的前蓋后。機箱內有 3.5 英寸 和 5.25 英寸的驅動器插槽。另外，還可配裝 USB 接口，用于在前蓋下方安裝鍵盤和鼠標，借助標準輸入設備進行調試和軟件更新。此時，所連接的鍵盤與前鍵盤同時運行，鼠標與觸摸屏或觸摸板同時運行。還可安裝一個或兩個 31/2 英寸硬盤。主板集成的 RAID 1 控制器可以鏡像兩個 SATA 硬盤。
插卡卡座具有耐沖擊和振動特點，卡座的固定和拆除無需工具。
該工業 PC 符合 ATX 標準，因此可與所有即將在今后幾年上市的新型 PC 組件兼容。
銘牌上提供了詳細的 PC 配置信息，諸如有關功能、型號和使用資源方面的數據（存儲區和斷點等）均列入其中，以便正確安裝插卡。有關驅動的數據不僅包含制造商和型號信息，而且還包含了接口和跳線類型方面的信息。
機箱的結構專為進行個性化改動而設計，且諸多特性可以根據應用場合進行優化。
有多種前面板可以與 PC 內核相連接。盡管前面板的高度各異，但該款 PC 的內核部分總是適合 8 個高度單位。在下面，前面板還可擴展一個或兩個高度單位，而安裝所需的開口總是相同。
客戶化升級
Beckhoff 公司采用模塊化的方式設計工業 PC，在定制設計方面擁有多年經驗，例如驅動器蓋或擋板上的個性化圖案和公司徽標、鍵盤布局或附加機電按鍵。使用一臺可編程鍵盤控制器可靈活調配具體的按鍵功能。

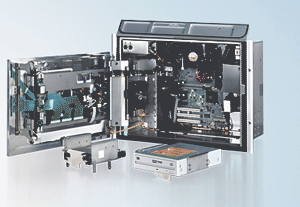

從前端進行升級和維護
　　機箱可從前面打開。通過前蓋后面的掛鎖可打開前門。用戶和維護人員有不同的權限操控不同的按鍵。打開前門，無需任何工具即可更換組件：在現場，在幾秒種內就可更換 PC 硬盤，以便升級軟件。
也可從前面拆裝插卡。對于這種配置，電纜連接器通過滾珠軸承上的一個獨特的滑出支座支撐：整個工業 PC 就象一個抽屜一樣從其安裝位置滑出；裝配架可將 PC 定位在機架或控制柜前面。在該位置，技術人員無需他人協助固定住工業 PC 的情況下即可獨自從側面完成連接器和電纜的拆裝工作。
可提供一個滑動機構作為附件，通常這對控制柜安裝來說并不是必需的。但是對于 19 英寸機架系統，很難從后面對 PC 進行作業，若使用滑動機構，可顯著改善工業 PC 的內部作業。
從前面裝配
從機箱前面即可進行工業 PC 的完全安裝。為此，滑動機構被分為兩半。裝配架的左右兩半依次插入裝配開口中，并用螺釘從前面固定在機架或控制柜上。
然后，技術人員可抓住懸掛在安裝區內的連接電纜，將它們向前拉出。伸縮性導架則也被向前拉出，PC 放在其上，并用螺釘固定。技術人員可獨立完成這些工作，依次連接電纜，然后將 PC 推入安裝位置，并使用兩個螺釘左右固定。– 運行準備在幾分鐘之內即可就緒。
轉換現有設備
該款 PC 所有型號的內核均相同。其裝配尺寸為 19 英寸寬，8 個高度單位高，與前期產品 MIC3210 和C3230 相同：可保證一一對應地進行替換。如果使用字母數字鍵盤，則在 PC 下面、前蓋的前面需要 1 到 2 個機架的額外空間。
