四線制隔離器可以對電流、電壓等電量參數進行高速精確測量，經隔離轉換成標準的模擬信號輸出。既可直接與指針表、數顯表相接，也可以與自控儀表(如PLC)、各種A/D轉換器以及計算機系統配接，廣泛應用于電力、鐵路、石化、冶金、化工、食品、倉儲等行業的自動化系統中，是一種具有高性價比的產品。

　　四線制隔離器知名品牌主要有安科瑞電氣股份有限公司BM-DI/I、BM-DI/V、BM-DV/V、BM-DV/I，魏德米勒Waveseries系列、Decipak系列等等。

　　下面以安科瑞電氣股份有限公司BM-DI/I產品為例,介紹四線制隔離器的功能和技術參數。

　　

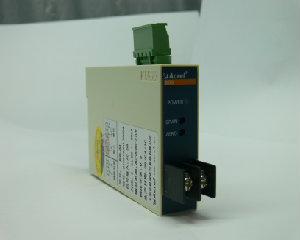

　　安科瑞電氣股份有限公司四線制隔離器

　　適用環境

　　工作溫度：-10℃~+55℃

　　儲存溫度：-25℃~+70℃

　　相對濕度：≤93%RH，不結露，無腐蝕性氣體場所

　　海拔高度：≤2500m

　　技術參數

　　精度等級

　　0.5級，0.2級

　　輸入信號

　　DC 4~20mA或0~20mA，

　　DC 0~5V或0~10V

　　輸出信號

　　DC 4~20mA或0~20mA，

　　DC 0~5V或0~10V

　　負載

　　電流輸出時≤500Ω，電壓輸出時≥1000Ω

　　電源

　　DC 24V(允許范圍DC 18V~32V)

　　溫度漂移系數

　　0.5級時≤200ppm/℃，0.2級時≤100ppm/℃

　　響應時間

　　<400ms

　　絕緣電阻

　　≥100MΩ

　　隔離電壓

　　輔助電源、輸入、輸出兩兩之間2kV/1min,50Hz

　　安裝方式

　　TS35導軌

　　選型

　　四線隔離器為所有直流電流和電壓信號提供2000V三端隔離，可消除地回路。

　　范例

　　型 號：BM-DI/I

　　輔助電源：DC 24V

　　輸入信號：DC 4~20mA

　　輸出信號：DC 4~20mA

　　型 號：BM-DI/V

　　輔助電源：DC 24V

　　輸入信號：DC 4~20mA

　　輸出信號：DC 0~5V

　　型 號：BM-DV/V

　　輔助電源：DC 24V

　　輸入信號：DC 0~5V

　　輸出信號：DC 0~5V

　　型 號：BM-DV/I

　　輔助電源：DC 24V

　　輸入信號：DC 0~5V

　　輸出信號：DC 4~20mA
