三相電流互感器也叫三合一互感器作為交流電流信號采集元件，一般可與多回路電流監控裝置(AMC16)、PZ300、塑殼斷路器等產品配套使用，節約了安裝空間、減少了接線的煩瑣，方便用戶的使用，有效的降低了成本。

　　三相電流互感器知名品牌有浙江迪克森TAS系列、福州盈泰自動化LNP3系列

　　下面以安科瑞電氣股份有限公司AKH-0.66/Z系列為例,介紹三相電流互感器的功能和技術參數。

 安科瑞電氣股份有限公司AKH-0.66/Z系列

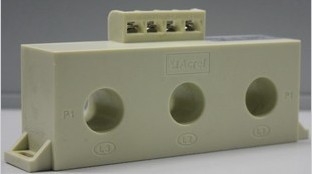

　　AKH-0.66/Z系列三相電流互感器外殼采用阻燃、耐溫140℃的進口聚碳酸酯注塑成形，產品顏色為米黃色，外殼之間固定采用超音波焊接。鐵芯采用取向冷軋硅鋼帶卷繞而成，二次導線采用高強度電磁漆包線，產品結構新穎，造型美觀，安裝方便，體積小，質量輕，準確度高，容量大。

　　符合標準

　　產品符合國標GB1208-2006

　　技術指標

　　計量CT一次電流5-250A，二次電流5A，1A，0.02，0.05

　　額定工作電壓AC0.66kV(等效AC0.69kV，GB/T156-2007)

　　額定頻率50-60Hz

　　環境溫度-30℃~70℃，最高耐溫120℃

　　海拔高度≤3000m

　　工頻耐壓3000V/1min 50Hz

　　用于沒有雨雪直接侵襲，無嚴重污染及劇烈震動的場所

　　選型說明

　　根據一次電流及母線截面等參數選擇對應的規格產品。一次導線穿越互感器窗孔。

　　工作電流長期不超過1.1倍額定值，允許在1.2倍額定值時短時使用，時間不超過1h;

　　根據被測電流大小，選定額定電流比，一般選用比被測電流大2/3左右的額定電流;

　　產品極性表示為：一次接線標志P1、P2，相應二次接線標志S1、S2;S1表示P1的同名端，S2表示P2的同名端;

　　測量?jī)x表接于S1、S2端上，此時所接回路的總負荷不應超過互感器的額定負荷，當安裝儀表位置與電流互感器相距甚遠或回路負載較大時，應優先選用二次電流為1A的規格;

　　規格尺寸

　   范例：

　　型 號： AKH-0.66 Z-3×φ20

　　電流變比： 100A/5A

　　準 確 級： 1級

　　額定負荷： 2.5VA

　　穿心匝數： 1匝
