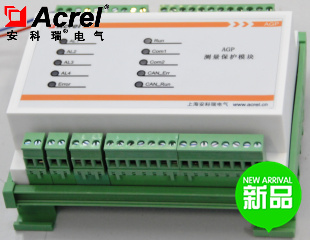

2 AGP風力發電測量保護模塊
        采用交流采樣測量方法測量變化的電壓/電流值。使用3.2KHz的速率采樣每一相的所有數據，在周期內進行積分運算，通過計算得到均方根值。有功功率通過計算電流和電壓相乘值的積分得到。
AGP300具有電網解列的監測功能，包含兩個可根據時間的欠壓保護來達到LVRT（低電壓穿越）和STI（瞬時電壓中斷）功能。

2.1產品特點
? 三相電流電壓交流采樣，真有效值計算
? 電流、電壓、頻率精度0.5級，有功、無功、電能精度1級
? 4 個可編程繼電器輸出
? 1個自檢繼電器輸出
? 保護功能可自由設置輸出
? 重要參數，2級保護，可根據故障嚴酷等級快速響應
? 保護動作時間范圍可由0.02~99.99S
? 多種通訊協議，兼容各類系統
? 集成上位機軟件，方便設置調試
? 24 Vdc 電源供給

2.2 保護功能
? 過頻保護
? 欠頻保護
? 頻率變化率保護
? 過壓保護
? 欠壓保護
? 電壓不對稱保護
? 過載
? 欠載（逆功）保護
? 負載不平衡保護
? 相位漂移保護
? 根據時間的欠壓保護A、B（實現LVRT和STI）

2.3 相關標準
? GB 14598.27-2008 量度繼電器和保護裝置 第27部分:產品安全要求
? GB/T 14598.3-2006 電氣繼電器 第5部分量度繼電器和保護繼電器的絕緣配合要求和試驗
? GB/T 14285-2006 繼電保護和安全自動裝置技術規程
? GB/T 17626.2-2006 電磁兼容 試驗和測量技術 靜電放電抗擾度試驗
? GB/T 17626.3-2006 電磁兼容 試驗和測量技術 射頻電磁場輻射抗擾度試驗
? GB/T 17626.4-2008 電磁兼容 試驗和測量技術 電快速瞬變脈沖群抗擾度試驗
? GB/T 17626.5-2008 電磁兼容 試驗和測量技術 浪涌（沖擊）抗擾性試驗
? GB/T 17626.6-2008 電磁兼容 試驗和測量技術 射頻場感應的傳導騷擾抗擾度

3 產品型號及規格

注：1、定購時需提供電流、電壓指標，可選1A/5A、100V/690V。
2、標配Modbus-RTU通訊。

4 技術數據

5 外形尺寸及安裝



6 接線圖
