電動機保護器，適用于額定電壓至AC 690V、額定電流至AC 800A、額定頻率為50/60Hz的電動機。產品體積小，結構緊湊，安裝方便，在低壓控制終端柜和1/4模數及以上各種抽屜柜中可直接安裝使用，提高了控制回路的可靠性和自動化水平。

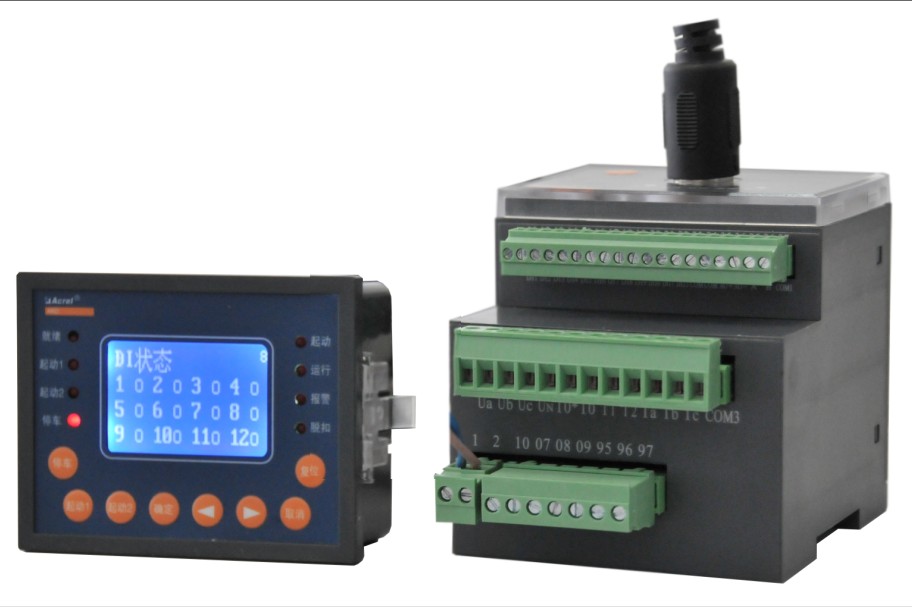

圖1　分體LCD顯示ARD3實物圖



表1　技術指標

技術參數	技術指標
輔助電源	AC/DC 110 / 220V，AC 380V，功耗15VA
電機額定工作電壓	AC220V / 380V / 660V，50Hz / 60Hz
電動機額定工作電流	2（0.40A-2.00A）	采用小型專用電流互感器檢測模塊
	6.3（1.6A-6.3A）
	25（6.3A-25A）
	100（25A-100A）
	250（63A-250A）	采用外置電流互感器
	800（250A-800A）
繼電器輸出觸點容量	阻性負載	AC220V、6A；DC24V、6A ;
	感性負載	AC250V、2A；DC24V、2A ;
開關量輸入	干節點（內置DC24V）
通訊	RS485 Modbus-RTU協議
環境	工作溫度	-10oC～55oC
	貯存溫度	-25oC～70oC
	相對濕度	≤95﹪不結露，無腐蝕性氣體
	海拔	≤2000m
污染等級	2級
防護等級	主體IP20，LCD顯示模塊IP45（安裝在柜體面板時）
安裝類別	III級



圖2　過載特征曲線圖



表2　過載保護對照表



      ARD3電動機保護器采用先進的設計方案，集測量、保護、控制、通訊于一身，產品性能安全可靠，可以對電動機實施可靠有效的保護。ARD3電動機保護器在實際使用中完全可以替熱繼電器、溫度繼電器等傳統的電動機保護產品，替代各種指針式電量表、信號燈、電量變送器等常規元件，簡化電動機控制電路，減少柜內電纜連接及現場施量。

產品選型方案如下：

      ARD3電動機保護器采用模塊化的產品結構形式，包括主體（保護控制功能模塊）、互感器檢測模塊、遠程顯示模塊。根據需要選配ARD3的功能模塊或附件，與接觸器、電動機起動器等電器元件構成電動機控制保護單元，有遠程自動控制、現場直接控制、面板指示、信號報警、現場總線通信等功能。適用于煤礦、石化、冶煉、電力、船舶、以及民用建筑等領域。

　　結構精巧、安裝便捷

智能電動機保護器體積小，結構緊湊，安裝方便，在低壓控制終端柜和1/4模數及以上各種抽屜柜中可直接安裝使用，提高了控制回路的可靠性和自動化水平。

　　顯示直觀、易學易用

　 高清晰的液晶顯示界面直觀反映測量參數及電動機運行狀態。所有測量數據可通過按鍵輕松翻閱，參數設置可以通過儀表面板進行，也可由通訊口輸入。液晶顯示界面有背光支持，以方便在光線差的環境下使用。

　　安全性好、可靠性高

ARD3電動機保護器遵循高可靠性的工業標準，采用多種隔離及抗干擾措施，能夠可靠地在高干擾電力系統環境中運行,產品業已通過3C認證。具體符合標準如下：

l      GB/T14048.1—2000低壓開關設備和控制設備總則

l      GB14048.4—2003低壓開關設備和控制設備機電式接觸器和電動機起動器

l      GB14048.5—2001低壓開關設備和控制設備控制電路電器和開關元件第1部分：機電式控制電路電器

l      GB14048.6—1998低壓開關設備和控制設備接觸器和電動機起動器第 2部分：交流半導體電動機控制器和起動器

l      GB/T17626.2—1998靜電放電抗干擾試驗；

l      GB/T17626.3—1998射頻電磁場輻射抗擾度試驗；

l      GB/T17626.4—1998電快速瞬變脈沖群抗擾度試驗；

l      GB/T17626.5—1998浪涌（沖擊）抗擾度試驗；

性能特點

■ 輔助電源支持 AC220/380V 、DC220V/110V。

■ 測量功能分為基本測量（電流、頻率）和增選測量（電壓（功率、功率因數、相序）、剩余電流（漏電流）、電能）。

■ 具有過載、堵轉、阻塞、欠載、斷相、不平衡、剩余電流（接地/漏電）、溫度、外部故障、相序、過壓、欠壓、欠功率、tE時間等全面的電動機綜合保護功能。

■ 8路 DI支持干結點輸入，可實現遠程主站對電動機運行狀態的遙信監視。

■ 4路 DO輸出，滿足直接起動，星—三角起動，自耦變壓器起動，軟起動等多種起動方式，通過通訊總線可實現遠程主站對電動機進行實時遙控“起/停”操作。

■ 抗晃電確保電動機運行不間斷，重起動功能在短時欠壓、失壓時用于電動機分批重起。

■ 具有標準的 RS-485通訊接口，采用 Modbus-RTU通訊協議，保證了上位機通訊的快速可靠。

■ 具有 DC4-20mA模擬量輸出接口，直接與 DCS系統相接，可實現對現場設備的監控。

■ 具有系統時鐘和 8次故障記錄功能，系統時鐘記錄當前時間（年、月、日、小時、分鐘、秒）；故障記錄功能記錄電動機發生故障的時間，總的運行時間，故障原因，發生故障時電動機的各種參數值（如三相電流、三相電壓、剩余電流、功率因數、熱容比、電機狀態等）。

■ 顯示部分為分體90L，是全中文高清晰的液晶顯示。

■ 可以替代各種電量表、信號燈、熱繼電器、電量變送器等常規元件，減少了柜內電纜連接及現場施工量，可靠性和綜合性價比遠高于傳統方案。

功能配置

ARD3可以實現以下保護功能：

■ 過載保護

■ 斷相保護

■ 不平衡保護

■ 堵轉保護

■ 欠載保護

■ 外部故障保護

■ 阻塞保護

■ 接地保護

■ 起動超時保護

同時還可以選配以下附加功能：

■ 通訊接口

■ 剩余電流（漏電）保護

■ 電壓功能（相序保護，過壓、欠壓保護，欠功率保護）

■ 溫度保護（PTC）

■ 4～20mA模擬量輸出

■ tE時間保護

■ 電能計量

■ 失壓重起（抗晃電）（包括電壓、事件記錄功能）

■ 故障記錄

 過載保護

當電動機在過負載情況下，長時間超過其額定電流運行時，會導致電動機過熱，絕緣降低而燒毀，保護器根據電動機的發熱特性，計算電動機的熱容量，模擬電動機發熱特性對電動機進行保護。

斷相/不平衡保護

斷相/不平衡故障運行時對電動機的危害很大，當電動機發生斷相或三相電流嚴重不平衡時，如不平衡率達到保護設定值時，保護器按照設定的要求保護，發出停車或報警，確保電動機的安全運行。

堵轉保護

電動機在起動過程中，由于負荷過大或自身機械原因，造成電動機軸被卡住，而未及時解除故障，將造成電機過熱，絕緣降低而燒毀電機，堵轉保護適用于電動機起動發生此類故障時進行保護，當電流達到動作設定電流時，保護器及時在動作（延時）設定時間內動作或報警，避免電機燒毀。

欠載（欠流）保護

當電動機所帶負載為泵式負載時，電動機空載或欠載運轉會產生危害，保護器提供欠載保護，三相的平均電流與額定電流的百分比低于欠載設定值時，保護器應在動作（延時）設定時間內動作或報警。

外部故障保護

當保護器檢測到外部故障出現，外部故障開關量有故障信號輸入時，保護器按照設定的要求保護，確保電動機設備安全。

阻塞保護

阻塞保護適用于電動機運行過程中發生卡死。當電流達到動作設定電流時，保護器及時在動作（延時）設定時間內動作或報警，避免電機燒毀。

起動超時保護

電動機起動時間到后，若保護器檢測到電動機回路電流仍未下降到110%Ie以下，啟動該保護。針對增安電機，起動時間整定不得超過 1.7倍tE 時間。

剩余電流保護（接地/漏電）

保護器同時具備接地保護和漏電保護功能，二者只能選一種。接地保護自動計算剩余電流不需要外接互感器，用于保護相線對電動機金屬外殼的短路保護。漏電保護電流是通過增加漏電互感器，檢測出30mA-900mA的故障電流，主要用于非直接接地的保護，以保證人身安全。

相序保護

當保護器檢測到電動機的電壓相序錯誤時，閉鎖電動機起動，保護電動機安全。

欠壓保護

電壓過低會引起電動機轉速降低，甚至停止運行，當主回路電壓低于設定的欠電壓保護值時，保護器按設定的要求進行保護，在動作設定時間內動作或在報警，以避免重要的生產工藝造成混亂，嚴重影響生產。

過壓保護

電壓過高引起電動機絕緣程度損傷，當主回路電壓超過設定的保護電壓時，保護器按設定的要求進行保護，在動作設定時間內動作或在報警，以保證電動機設備安全。

欠功率保護

電動機由于傳動裝置損壞，失去機械輸出能力，欠載運行，電動機功率因數較低，但電動機電流很大，大量消耗系統的無功，當負載功率與額定功率的百分比低于設定動作值時，保護器在動作設定時間內動作或報警。

溫度保護

保護器通過檢測預埋在電動機繞組上的 PTC熱敏電阻的阻值變化，來實現溫度保護功能。

溫度保護用于低壓（380V）小容量的電動機上，作為長時間過負荷、變負荷和反復短時運行過負荷、斷相、三相不平衡、電源頻率變化、通風不良、環境溫度過高等引起的電機溫度過高的保護。

欠/失電重起（抗晃電）

“晃電”指的是由于雷擊、短路或其它原因造成的電網短時電壓波動或短時斷電現象。當現場電動機因晃電而停機時，如電網電壓在允許的時間內恢復正常（回到設定的恢復電壓以上），保護器再起動被晃停的電機，如電網電壓在允許的時間內沒能恢復正常，則保護器將閉鎖程序，不再起動電動機。

Te 時間保護（適用于增安型電動機）

對于增安型電動機，交流繞組在最高環境溫度下達到額定運行穩定溫度后，從開始通過堵轉電流時記起，直至上升到極限溫度所需的時間即為tE 時間。增安型電機的tE 時間通常由電機制造商提供，用戶可以在電機銘牌上找到該數據。

控制方式：

■ 保護方式

■ 直接起動

■ 雙向起動

■ 雙速起動

■ 電阻降壓起動

■ 星/三角起動（二繼電器）

■ 自耦變壓器起動（二繼電器）

■ 軟起動器配合起動

■ 變頻器配合起動

以上控制方式可以任選一種。

技術參數

■ 保護器輔助電源：AC220V/380V，DC220V/110V，功耗 15VA

■ 電機額定工作電壓：AC220V/380V/660V，50Hz/60Hz

■ 電動機額定工作電流：

2（0.4A-2.0A）

6.3（1.6A-6.3A）

25（6.3A-25A）

100（25A-100A）

以上采用小型專用電流互感器檢測模塊。

250（63A-250A）

800（250A-800A）

以上采用外置電流互感器。

■ 繼電器輸出觸點容量：

阻性負載： AC220V、6A；DC24V、6A

感性負載：AC250V、2A；DC24V、2A

■ 開關量輸入：光耦隔離，干節點（內置DC24V）

■ 通訊：RS485接口， Modbus協議

適用環境

工作溫度：-10℃~+55℃

貯存溫度：-20℃~+65℃

相對濕度：5%~95%不結霜，，無腐蝕性氣體

海拔：≤2500m

污染等級：2級

防護等級：主體 IP20，分體顯示模塊 IP54

安裝類別：III級

應用場合：煤礦、石化、冶煉、電力、船舶、以及民用建筑等領域

　　智能電動機保護器安裝尺寸（單位mm ）

　　ARD3主體安裝方式為標準35mm導軌式安裝

　　ARD3顯示模塊安裝方式為嵌入式，外形尺寸：96*70mm，進深32mm；安裝尺寸：86*66mm

選型

　　江蘇安科瑞智能電動機保護器ARD3-250/CEpLTSRU+90L

測量三相電流、定值查詢、定值整定、過載、斷相（不平衡）、堵轉、欠載、外部故障、阻塞、欠壓等保護功能、8DI+4DO、電能管理、漏電保護、SOE記錄、多種起動模式、液晶顯示模塊、RS485通訊接口、Modbus協議







范例

型    號：ARD3-250/CLTUEpSR+90L

輔助電源：AC220V

電機額定電流： 63A~250A

應用場合：三相電機

測量參數：三相電流、線電壓、有功功率、功率因數、剩余電流、電能

附加功能：RS485通訊接口、Modbus協議、漏電保護、溫度保護、過壓保護、欠壓保護、相序保護、欠功率保護、8個SOE事件記錄

顯示方式：90L（中文液晶顯示）



型    號：ARD2F-25/CJMQTSR+90FL

輔助電源：AC220V

電機額定電流： 6.3A~25A

應用場合：三相電機

測量參數：三相電流、PTC電阻值

附加功能：起動控制、溫度保護、報警輸出、RS485通訊接口、Modbus協議、4-20mA模擬量輸出、8個SOE事件記錄

顯示方式：90FL（中文液晶顯示）
