低壓保護型電流互感器主要適用于多根母排穿越的繼電保護回路，該產品為保護系統檢測短路故障而開發，具有不同準確級和準確限值系數，可擴展為不同穿孔尺寸，廣泛應用于低壓配電保護系統。

　　下面以安科瑞電氣股份有限公司AKH-0.66P系列低壓保護型電流互感器為例,介紹保護型電流互感器的功能和技術參數。

　　

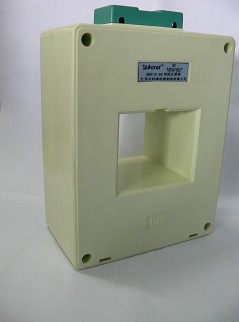

　　安科瑞電氣股份有限公司AKH-0.66P

　　AKH-0.66P系列電流互感器外殼采用阻燃、耐溫140℃的進口聚碳酸酯注塑成形，鐵芯采用取向冷軋硅鋼帶卷繞而成，二次導線采用高強度電磁漆包線，產品結構新穎，造型美觀，安裝方便，體積小，質量輕，準確度高，容量大。

　　用于采集低壓過載、短路信號，與保護繼電器配套使用，一次測量范圍200-6300A，二次輸出5A、1A，主要準確級有：5P10、10P10、10P20、5P20等。采集低壓過載、短路信號，與電動機保護單元配套使用，主要電流比有250A/50mA，800A/100mA。

　　符合標準

　　產品符合國標GB1208-2006

　　技術指標

　　保護CT一次電流200-6300A，二次電流5A，1A，0.1A，0.05A

　　額定工作電壓AC0.66kV(等效AC0.69kV，GB/T156-2007)

　　額定頻率50-60Hz

　　環境溫度-30℃~70℃，最高耐溫120℃

　　海拔高度≤3000m

　　工頻耐壓3000V/1min 50Hz

　　用于沒有雨雪直接侵襲，無嚴重污染及劇烈震動的場所

　　選型說明

　　根據一次電流及母線截面等參數選擇對應的規格產品。一次導線穿越互感器窗孔。打開翻蓋，通過壓線片進行二次接線，二次接線引出后翻蓋復位。計量電能可直接利用翻蓋小孔加封鉛印，以防竊電。

　　工作電流長期不超過1.1倍額定值，允許在1.2倍額定值時短時使用，時間不超過1h;

　　根據被測電流大小，選定額定電流比，一般選用比被測電流大2/3左右的額定電流;

　　產品極性表示為：一次接線標志P1、P2，相應二次接線標志S1、S2;S1表示P1的同名端，S2表示P2的同名端;

　　測量?jī)x表接于S1、S2端上，此時所接回路的總負荷不應超過互感器的額定負荷，當安裝儀表位置與電流互感器相距甚遠或回路負載較大時，應優先選用二次電流為1A的規格;

　　注意根據母排的規格和根數，選用相匹配窗口大小的互感器。

　　規格尺寸

　　



　　附件

　　AKH-0.66P-I低壓電動機保護器專用電流互感器

　　測量準確，過載能力強，可與我公司ARD2、ARD3等電動機保護單元配套使用。

　　AKH-3.3P-φ型中壓電動機保護專用電流互感器

　　AKH-3.3P-φ35 3.3kV保護用電流互感器外殼采用PPS材料，耐熱200℃以上，并采用環氧樹脂澆注，具有很強的耐熱性和機械性能。該互感器可過載10倍，專用于煤礦，與煤礦專用電動機保護裝置配套使用
